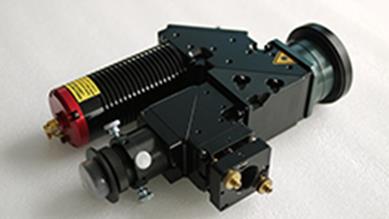

半導體恒溫同軸監視成像標準圓光斑焊接頭參數/圖片/應用/價格

型號：LWH-IMPY-FDL-k-F80

半導體恒溫同軸監視焊接頭研發目的：

通過激光的高速偏轉來實現焊接體的高速焊接，配套的CCD同軸定位系統能自動識別焊接體，專門為現代回流焊技術配合研發生產的一款激光選擇性焊接，從而實現了高效率、高精度的自動化生產。

半導體恒溫同軸監視焊接頭產品描述：

利用系統同軸CCD攝像頭與監視裝置，對被焊接工件進行定位。激光控制單元接收定位完成信號，激光對焊接區域進行設定時間內的局部照射。

激光焊接系統是以激光二極管(LD)為熱源，通過激光實行局部非接觸 加熱，它具有非接觸性，無需更換烙鐵頭，激光光束直徑小等優點。特別是有部分不適用波峰，回流的部品，只能通過后裝工序， 利用局部加熱方法來完成整個產品的組裝，其主要特征：

(1)微細的點直徑(Spor):激光形成的點徑最小可以到0.1mm,送錫裝置最小可以到0.2mm,可實現微間距貼裝器件,Chip 部品的焊接。

(2)因?yàn)槭嵌虝r(shí)間的局部加熱，對基板與周邊部品的熱影響很少，焊點品質良好。

(3)無烙鐵頭消耗，不需更換加熱器，連續作業時，具有很高的作業效率。

(4)進行無鉛焊接時，不易發生焊點裂紋。

半導體恒溫同軸監視焊接頭主要特點：

D80、SMA-905光纖接口;

帶光纖防折保護尾套;

支持500W 功率連續焊接;

靈活結構適合多種焊接平臺;

同軸CCD監控接口可選;

水冷保護可選;

帶寶石環抗反射保護可選;

半導體恒溫同軸監視焊接頭主要應用：

不銹鋼、鋁合金、銅材等金屬焊接;

塑料等非金屬熔覆

電路板、鋁絲焊接

半導體恒溫同軸監視焊接頭規格

單聚焦焊接頭重量參數：

1.410公斤/臺
